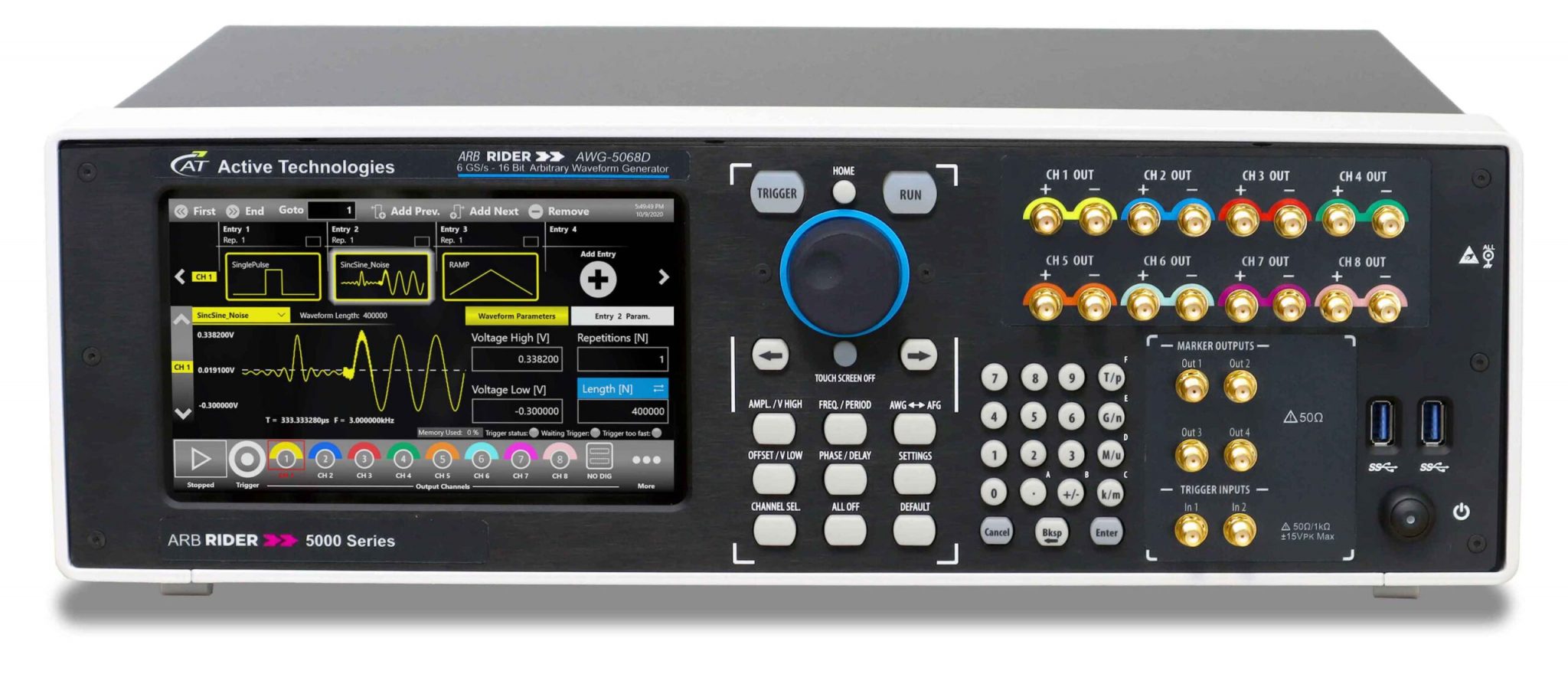

  • Active Technologies - Arb Rider AWG5000  任意波形发生器

    ArbRider AWG5000产品是世界领先的16位任意波形发生器,其更新速率为6.16 GS/s,垂直分辨率为16位。

    ArbRider AWG5000提供2、4或8通道型号,最高可产生2 GHz正弦波。 得益于Simple Rider软件,AWG5000提供了一流的性能,并且界面非常易于使用。2 GHz带宽,高达5Vpp的输出范围和高达4 Gsample的存储深度,使AWG5000成为物理实验,量子计算机以及航空航天和国防应用的理想选择

    多达32个数字通道选件以及2、4或8个模拟通道相结合,使AWG-5000成为功能齐全的混合信号发生器。 现在可以生成多达8条模拟信号,与32条数字线路完全同步(LVTTL或LVDS标准),通过专用的机箱内部同步总线,最多可实现多达4个单元的多仪器同步:32个模拟通道和128个数字通道,用于世界上功能强大的混合信号发生器。

    产品主要规格:

    * 2通道、4通道、8通道模拟输出

    * 实时采样率:6.16 GS/s

    * 垂直分辨率:16-bit

    * 实时带宽:2GHz

    * 输出电压高达5Vpp,[email protected]

    * 每通道高达4 Gpts的波形缓存

    * 单台设备最高支持32路数字通道与模拟通道同步输出

    * 多台设备同步,虽高支持32路模拟通道+128路数字通道

    应用1:产生所有您需要的所有脉冲

    无论是生成复杂的脉冲序列,一系列雷达脉冲,具有损伤的脉冲RF信号,高斯脉冲,多电平脉冲,用于IGBT / Mosfet实验的双脉冲,用于高级研究和量子计算的脉冲,AWG5000系列都可以做为最复杂的测试和尖端应用的理想合作伙伴。

    亮点

        • 高达5Vpp的50欧姆脉冲幅度,具有±2.5V硬件偏移

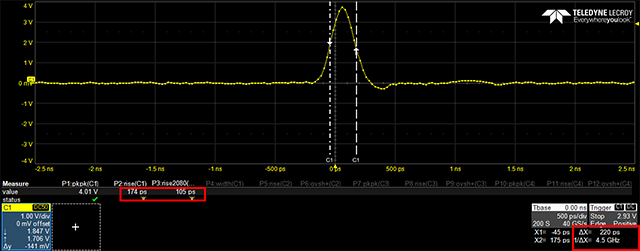

        • 110 ps上升和下降时间
        • 最小脉冲宽度:230 ps
        • 轻松塑造您的脉冲过渡



  • Active Technologies - Arb Rider AWG-4000 任意波形发生器

    ArbRider AWG4000系列是2、4和8通道的函数发生器AFG和任意波形发生器AWG,它也可以用作脉冲发生器。

    使用易用的上位机软件,它可以在几秒钟内产生一个单脉冲或双脉冲。

    HK-AWG4000系列信号发生器可提供高达1 GHz的带宽,高达12Vpp的输出范围和高达128 Msample的存储深度,使该系列成为汽车航天和国防,大型物理和半导体测试应用的理想选择。每个设备最多达8个模拟通道和多达32条数字线路(TTL或LVDS标准)允许用户创建混合信号生成设置,以生成模拟和数字刺激


    AFG模式允许用户即时更改所有脉冲参数,以保持波形形状,并且可以一目了然地生成脉冲。

    AWG模式允许用户创建模拟和数字模式的复杂波形方案,将它们插入序列中,应用循环,跳转和条件分支。

    串行数据模式模式被设计成产生二进制信息流。SPG具有多达8通道的数据流,内置的PRBS序列,调制特性,过渡整形,以及强大的模拟前端的灵活性,是最具挑战性的应用的完美工具。


    产品特点:

    * 2通道/4通道/8通道模拟输出

    * 1.2GS/s实时采样率

    * 14-bit垂直分辨率

    * 高达300MHz带宽

    * 最大输出电压:6Vpp - 12Vpp (Opt.)

    * 2/64/128 Mpts 每通道缓存深度

    * 8数字通道同步输出(Opt.)

    * SW用户接口:Expert Rider可用于AWG模式,Simple Rider可用于AFG模式

    SimpleRider脉冲触摸屏用户界面


  • Active Technologies - Arb Rider AWG20 任意波形发生器

    ARB Rider AWG-2000是具有脉冲发生器功能,经济高效且功能强大的2通道或4通道波形发生器。

    得益于极其易于使用的界面,只需单击几下即可设置脉冲序列。

    AWG-2000系列是物理实验,汽车测试验证,IoT和传感器仿真的理想选择。

    8通道数字选项与2或4个模拟通道相结合,使AWG-2000成为功能齐全的混合信号发生器。可以生成与8条数字线路(LVTTL或LVDS标准)完全同步的2 路或 4路模拟信号。


    产品特点:

    • 600 MS / s(1.2 GS / s 2x内插),16位垂直分辨率
    • 最小边沿时间低至2.2 ns
    • 最大动态范围高达12Vpp(50欧姆)(开路时为24V)
    • 每个通道高达256 Mpts
    • 多达8个与模拟通道同步的数字通道
    • SW用户界面:用于AFG模式的Simple Rider和用于AWG模式的Simple True Arb

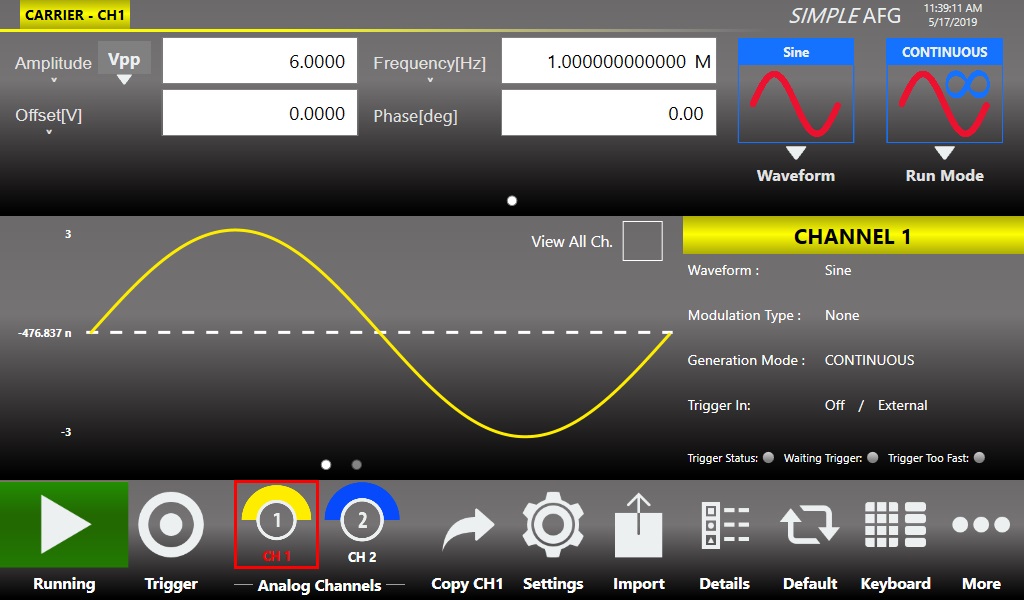

    直观的用户界面:Simple Rider AFG and Simple True ARB

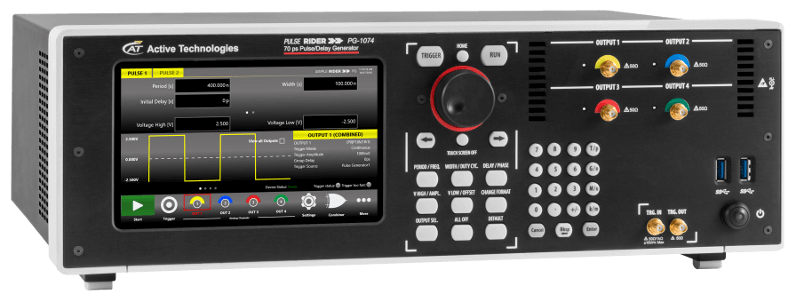

  • Active Technologies - PG1000系列 脉冲发生器

    PulseRider系列是一系列高质量具有快速上升时间的脉冲发生器,可提供优质的脉冲信号并且具有最易于使用的触摸屏显示界面(SimpleRider?)。

    脉冲的产生仅需几次触摸即可。

    脉冲发生器的输出电压可以在±5 V的窗口内以70 ps的边沿速率调节至5 Vpp。

    脉冲发生器的体系结构提供了生成具有完全独立的定时参数的高级脉冲序列(例如双脉冲或四脉冲)的可能性。Pulse Rider脉冲发生器的最大重复频率为800MHz,最小脉冲宽度为300 ps @ 5V


    测试的高性能脉冲

    无论是生成复杂的脉冲序列、一系列雷达脉冲、用于高级研究的脉冲、激光和光学实验或是半导体测试,PG-1000都是所有最复杂的测试和尖端应用的理想合作伙伴。

    亮点

        • 70 ps上升和下降时间(对称)
        • 高达5Vpp的50欧姆脉冲幅度,具有±2.5V硬件偏移
        • 最小脉冲宽度:300 ps
        • 抖动RMS:4 ps
        • 800 MHz重复频率

    多脉冲

    您可以将多个脉冲组合在一起以获得双脉冲,三脉冲和四脉冲,这些脉冲在半导体测试,雷达设计和激光/光学实验中非常有用。使用此功能,您可以创建频率高达800 MHz的类似时钟的信号。

    亮点

        • 双,三和四脉冲模式
        • 频率高达800 MHz
        • 半导体测试,雷达,激光雷达和激光应用

    产品特点:

    • 2通道/4通道可选
    • 上升/下降时间:< 70ps(20%-80%)
    • 脉冲宽度:300ps 至 > 1 s
    • 可调输出电平:200mVpp至5Vpp
    • 可调基线偏置±2.5V
    • 重复率高达800MHz
    • 宽度分辨率10ps
    • 连续、单次、突发、门限、外部触发模式
    • 触发进入输出抖动 < 35ps RMS
    • 便于同步的外部时钟输入和时钟输出

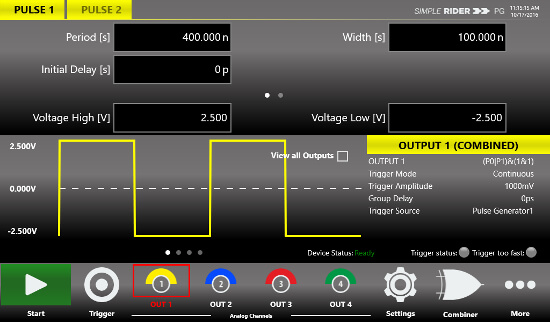

    SimpleRider脉冲触摸屏用户界面
